- 产品描述
- 产品规格型号
-
- 品牌: HS

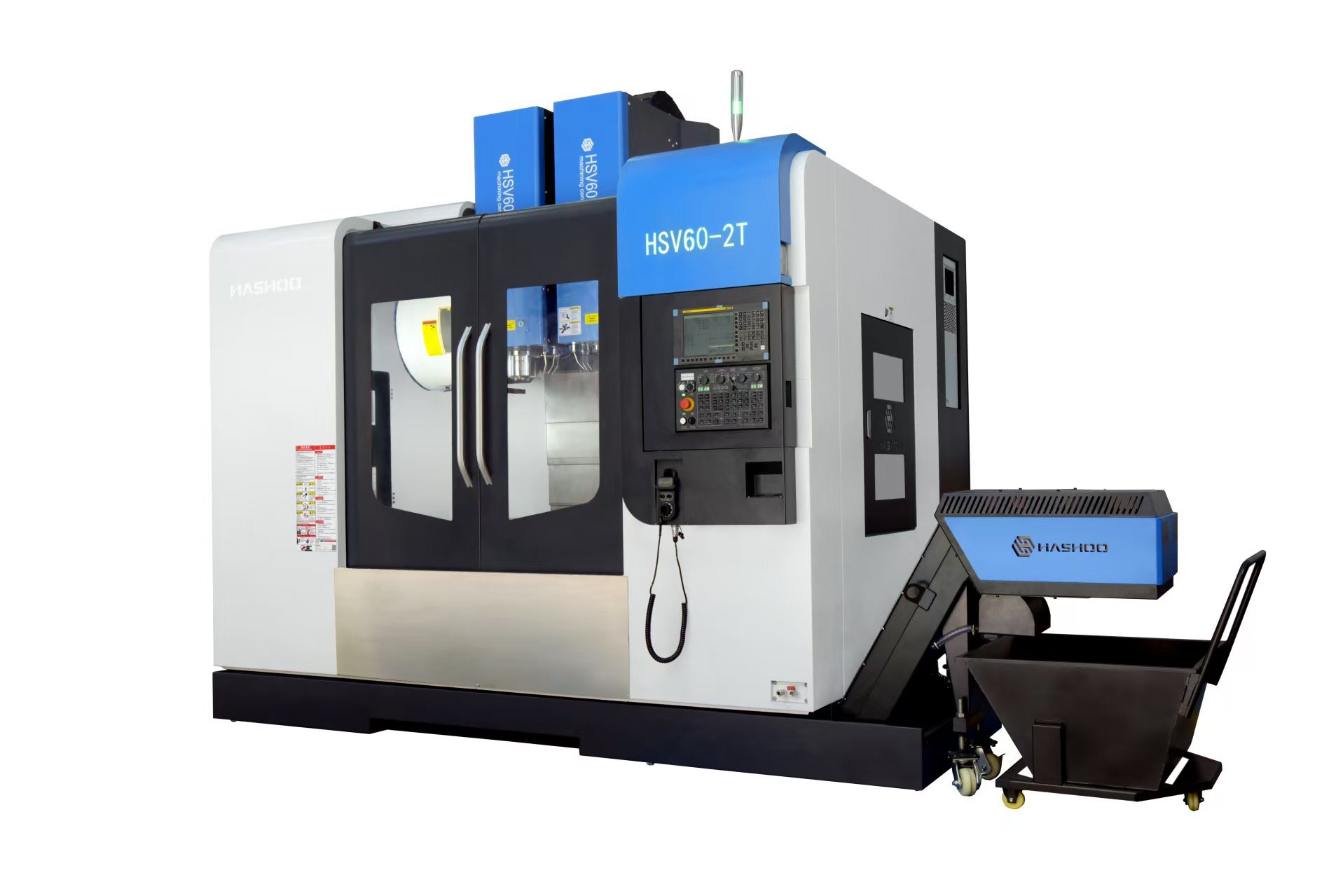

- 商品名称: 双主轴双Z轴立式加工中心机
- 型号: HSV-2T
- 供应商: 苏州
- 地址: 中国
HSV-2T系列高效率机型，采用双主轴双Z 轴双换刀机构单独运行设计，双刀具补偿功能更大范围满
足加工需求。
双主轴同时加工效率提升一倍增加产出，节省人工成本。
双Z 轴采用6滑块45重载滚柱线轨设计增加切削刚性。
三轴均采用台湾名厂HIWIN 的C3 级 PFDW 双螺母外循环滚珠螺杆，大幅提升机床的定位精度与重复定
位精度，提高了整个运动副的低摩擦力、低磨耗、低迟滞现象、高速度、高动态特性、高寿命等优良特
性，机床精度保持性及动态载荷大大提升。
机床采用高扭力主轴电机及主轴单元，配合哈硕精机高强度床身，满足一般性批量加工到精度件加工的
要求。
-
项目
单位
HSV55-2T
HSV60-2T
行程
X轴行程
mm
800
1100
Y轴行程
mm
550
600
Z轴行程
mm
550
600
Z轴行程
mm
550
600
主轴鼻端到工作台距离
mm
150-700
120-720
主轴中心至立柱轨道面距离
mm
605
660
工作台
工作台尺寸
mm
1000x550
1200x600
工作台承重
kg
600
800
T型槽宽(宽x槽数x间距)
mm
18x5x90
18x5x100
主轴
主轴中心距离(可定制)
400/500
550
锥孔形式-外径
BT40-150
BT40-150
传动方式
皮带式/直联式
皮带式/直联式
最高转速
rpm
10000/12000
10000/12000
进给
快速进给(XY/Z)
m/min
48/48/48
36/36/36
切削进给
mm/min
1-15000
1-15000
螺杆
X轴滚珠导螺杆
040xP16
040xP12
Y轴滚珠导螺杆
040xP16
040xP12
Z轴滚珠导螺杆
040xP16
040xP12
线轨
X轴线轨宽度/导轨滑块数
35/4滑块滚柱
45/6滑块滚柱
Y轴线轨宽度/导轨滑块数
45/4滑块滚柱
45/4滑块滚柱
Z轴线轨宽度/导轨滑块数
45/6滑块滚柱
45/6滑块滚柱
电机功率
主轴电机
kw
7.5-11
11/15
三轴电机(X/Y/Z)
kw
2.2/2.2/3.0
3.0/3.0/3.0
精度
定位精度(VD13441)
mm
0.008
0.008
重复定位精度(VDI3441)
mm
0.004
0.004
刀库
刀库容量
24
24
最大刀具直径(满刀/无邻刀)
mm
080/0125
②80/0125
最大刀具长度
mm
300
300
最大刀库重量
kg
8
8
换刀速度(刀对刀)
sec
2.2
2.2
刀柄拉钉规格
BT40-45°
BT40-45°
其他
占地尺寸(长/宽/高)
mm
4200/2450/2600(含排屑机)
4300/2450/2600(含排屑机)
机床重量
kg
8500
9500
切削水箱容积
L
250
250
切削水泵马达功率
w
550
550
电力需求
KVA
20
20
气压需求
Kgf/cm²
≥6
≥6
上一页
下一页
产品规格型号
项目 | 单位 | HSV55-2T | HSV60-2T |
行程 | |||
X轴行程 | mm | 800 | 1100 |
Y轴行程 | mm | 550 | 600 |
Z轴行程 | mm | 550 | 600 |
Z轴行程 | mm | 550 | 600 |
主轴鼻端到工作台距离 | mm | 150-700 | 120-720 |
主轴中心至立柱轨道面距离 | mm | 605 | 660 |
工作台 | |||
工作台尺寸 | mm | 1000x550 | 1200x600 |
工作台承重 | kg | 600 | 800 |
T型槽宽(宽x槽数x间距) | mm | 18x5x90 | 18x5x100 |
主轴 | |||
主轴中心距离(可定制) | | 400/500 | 550 |
锥孔形式-外径 | | BT40-150 | BT40-150 |
传动方式 | | 皮带式/直联式 | 皮带式/直联式 |
最高转速 | rpm | 10000/12000 | 10000/12000 |
进给 | |||
快速进给(XY/Z) | m/min | 48/48/48 | 36/36/36 |
切削进给 | mm/min | 1-15000 | 1-15000 |
螺杆 | |||
X轴滚珠导螺杆 | | 040xP16 | 040xP12 |
Y轴滚珠导螺杆 | | 040xP16 | 040xP12 |
Z轴滚珠导螺杆 | | 040xP16 | 040xP12 |
线轨 | |||
X轴线轨宽度/导轨滑块数 | | 35/4滑块滚柱 | 45/6滑块滚柱 |
Y轴线轨宽度/导轨滑块数 | | 45/4滑块滚柱 | 45/4滑块滚柱 |
Z轴线轨宽度/导轨滑块数 | | 45/6滑块滚柱 | 45/6滑块滚柱 |
电机功率 | |||
主轴电机 | kw | 7.5-11 | 11/15 |
三轴电机(X/Y/Z) | kw | 2.2/2.2/3.0 | 3.0/3.0/3.0 |
精度 | |||
定位精度(VD13441) | mm | 0.008 | 0.008 |
重复定位精度(VDI3441) | mm | 0.004 | 0.004 |
刀库 | |||
刀库容量 | | 24 | 24 |
最大刀具直径(满刀/无邻刀) | mm | 080/0125 | ②80/0125 |
最大刀具长度 | mm | 300 | 300 |
最大刀库重量 | kg | 8 | 8 |
换刀速度(刀对刀) | sec | 2.2 | 2.2 |
刀柄拉钉规格 | | BT40-45° | BT40-45° |
其他 | |||
占地尺寸(长/宽/高) | mm | 4200/2450/2600(含排屑机) | 4300/2450/2600(含排屑机) |
机床重量 | kg | 8500 | 9500 |
切削水箱容积 | L | 250 | 250 |
切削水泵马达功率 | w | 550 | 550 |
电力需求 | KVA | 20 | 20 |
气压需求 | Kgf/cm² | ≥6 | ≥6 |
产品介绍
HSV-2T系列高效率机型，采用双主轴双Z 轴双换刀机构单独运行设计，双刀具补偿功能更大范围满
足加工需求。
双主轴同时加工效率提升一倍增加产出，节省人工成本。
双Z 轴采用6滑块45重载滚柱线轨设计增加切削刚性。
三轴均采用台湾名厂HIWIN 的C3 级 PFDW 双螺母外循环滚珠螺杆，大幅提升机床的定位精度与重复定
位精度，提高了整个运动副的低摩擦力、低磨耗、低迟滞现象、高速度、高动态特性、高寿命等优良特
性，机床精度保持性及动态载荷大大提升。
机床采用高扭力主轴电机及主轴单元，配合哈硕精机高强度床身，满足一般性批量加工到精度件加工的
要求。
